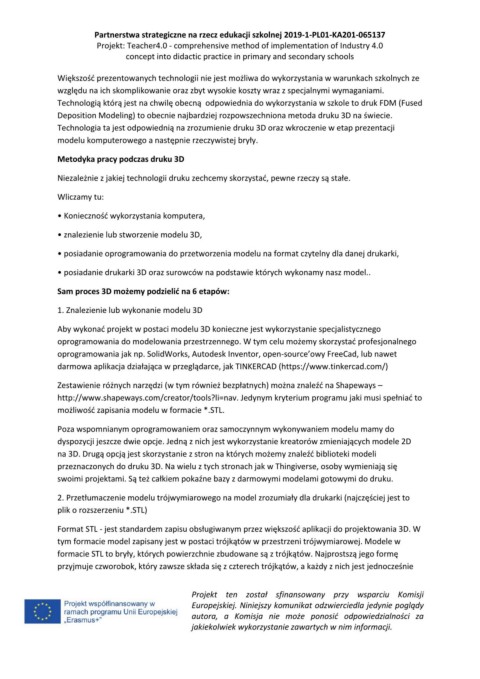

Większość prezentowanych technologii nie jest możliwa do wykorzystania w warunkach szkolnych ze
względu na ich skomplikowanie oraz zbyt wysokie koszty wraz z specjalnymi wymaganiami.
Technologią którą jest na chwilę obecną odpowiednia do wykorzystania w szkole to druk FDM (Fused
Deposition Modeling) to obecnie najbardziej rozpowszechniona metoda druku 3D na świecie.
Technologia ta jest odpowiednią na zrozumienie druku 3D oraz wkroczenie w etap prezentacji
modelu komputerowego a następnie rzeczywistej bryły.

Metodyka pracy podczas druku 3D

Niezależnie z jakiej technologii druku zechcemy skorzystać, pewne rzeczy są stałe.

Wliczamy tu:

• Konieczność wykorzystania komputera,

• znalezienie lub stworzenie modelu 3D,

• posiadanie oprogramowania do przetworzenia modelu na format czytelny dla danej drukarki,

• posiadanie drukarki 3D oraz surowców na podstawie których wykonamy nasz model..
Sam proces 3D możemy podzielić na 6 etapów:

1. Znalezienie lub wykonanie modelu 3D

Aby wykonać projekt w postaci modelu 3D konieczne jest wykorzystanie specjalistycznego
oprogramowania do modelowania przestrzennego. W tym celu możemy skorzystać profesjonalnego
oprogramowania jak np. SolidWorks, Autodesk Inventor, open-source’owy FreeCad, lub nawet
darmowa aplikacja działająca w przeglądarce, jak TINKERCAD (https://www.tinkercad.com/)

Zestawienie różnych narzędzi (w tym również bezpłatnych) można znaleźć na Shapeways –
http://www.shapeways.com/creator/tools?li=nav. Jedynym kryterium programu jaki musi spełniać to
możliwość zapisania modelu w formacie *.STL.

Poza wspomnianym oprogramowaniem oraz samoczynnym wykonywaniem modelu mamy do
dyspozycji jeszcze dwie opcje. Jedną z nich jest wykorzystanie kreatorów zmieniających modele 2D
na 3D. Drugą opcją jest skorzystanie z stron na których możemy znaleźć biblioteki modeli
przeznaczonych do druku 3D. Na wielu z tych stronach jak w Thingiverse, osoby wymieniają się
swoimi projektami. Są też całkiem pokaźne bazy z darmowymi modelami gotowymi do druku.
2. Przetłumaczenie modelu trójwymiarowego na model zrozumiały dla drukarki (najczęściej jest to
plik o rozszerzeniu *.STL)

Format STL - jest standardem zapisu obsługiwanym przez większość aplikacji do projektowania 3D. W
tym formacie model zapisany jest w postaci trójkątów w przestrzeni trójwymiarowej. Modele w
formacie STL to bryły, których powierzchnie zbudowane są z trójkątów. Najprostszą jego formę
przyjmuje czworobok, który zawsze składa się z czterech trójkątów, a każdy z nich jest jednocześnie
