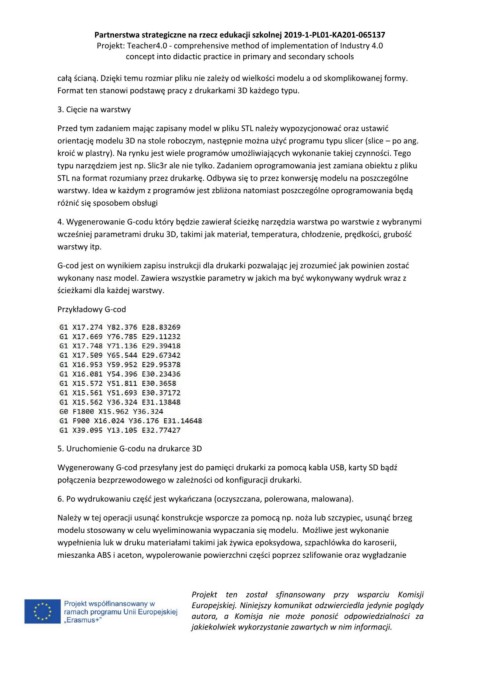

całą ścianą. Dzięki temu rozmiar pliku nie zależy od wielkości modelu a od skomplikowanej formy.
Format ten stanowi podstawę pracy z drukarkami 3D każdego typu.

3. Cięcie na warstwy

Przed tym zadaniem mając zapisany model w pliku STL należy wypozycjonować oraz ustawić
orientację modelu 3D na stole roboczym, następnie można użyć programu typu slicer (slice – po ang.
kroić w plastry). Na rynku jest wiele programów umożliwiających wykonanie takiej czynności. Tego
typu narzędziem jest np. Slic3r ale nie tylko. Zadaniem oprogramowania jest zamiana obiektu z pliku
STL na format rozumiany przez drukarkę. Odbywa się to przez konwersję modelu na poszczególne
warstwy. Idea w każdym z programów jest zbliżona natomiast poszczególne oprogramowania będą
różnić się sposobem obsługi

4. Wygenerowanie G-codu który będzie zawierał ścieżkę narzędzia warstwa po warstwie z wybranymi
wcześniej parametrami druku 3D, takimi jak materiał, temperatura, chłodzenie, prędkości, grubość
warstwy itp.
G-cod jest on wynikiem zapisu instrukcji dla drukarki pozwalając jej zrozumieć jak powinien zostać
wykonany nasz model. Zawiera wszystkie parametry w jakich ma być wykonywany wydruk wraz z
ścieżkami dla każdej warstwy.

Przykładowy G-cod

5. Uruchomienie G-codu na drukarce 3D

Wygenerowany G-cod przesyłany jest do pamięci drukarki za pomocą kabla USB, karty SD bądź
połączenia bezprzewodowego w zależności od konfiguracji drukarki.

6. Po wydrukowaniu część jest wykańczana (oczyszczana, polerowana, malowana).

Należy w tej operacji usunąć konstrukcje wsporcze za pomocą np. noża lub szczypiec, usunąć brzeg
modelu stosowany w celu wyeliminowania wypaczania się modelu. Możliwe jest wykonanie
wypełnienia luk w druku materiałami takimi jak żywica epoksydowa, szpachlówka do karoserii,
mieszanka ABS i aceton, wypolerowanie powierzchni części poprzez szlifowanie oraz wygładzanie
